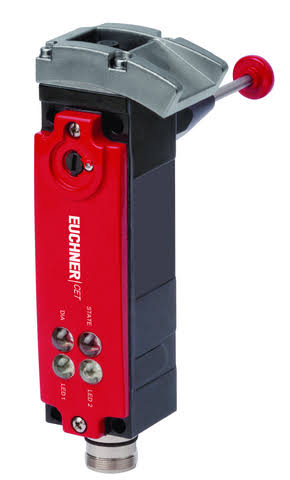

CET3-AR-CRA-AH-50F-SH-C2312 Защитный выключатель с блокировкой ограждения Euchner

Описание

Тех. характеристики на CET3-AR-CRA-AH-50F-SH-C2312 Защитный выключатель с блокировкой ограждения Euchner:

Принцип блокировки

Принцип разблокировки подачей напряжения: в устройстве с таким принципом блокировки механизм удерживается в запертом состоянии усилием пружины до тех пор, пока на электромагнит блокировки не будет подано напряжение. Разблокировка осуществляется за счет электромагнитного усилия. Этот принцип также называют механической блокировкой.

Оценка Unicode

Каждый исполнительный элемент имеет уникальный код (Unicode). Переключатель распознает только те исполнительные элементы, которые были предварительно зарегистрированы (обучены). Возможна регистрация дополнительных исполнительных элементов.

Распознается только последний зарегистрированный исполнительный элемент.

Параметры безопасности

Благодаря наличию двух резервированных выходов безопасности (полупроводниковых выходов) с функцией внутреннего контроля устройство соответствует следующим требованиям:

Категория 4 / PL e согласно стандарту EN 13849-1

SIL 3 согласно стандарту EN IEC 62061 (таблица 4)

Используемые выходы OSSD контролируют собственную работоспособность, выявляя короткие замыкания и перекрестные замыкания с помощью тестовых импульсов.

Устройство аварийного выхода

Предназначено для разблокировки запирающего механизма изнутри опасной зоны в экстренной ситуации без использования инструментов.

Принцип замкнутого контура

Unicode

Вход обучения J

Выход состояния блокировки OUT

Выход положения двери OUT D

Разъем M23 (RC18), 19-контактный

Устройство аварийного выхода, длина 105 мм

CET3-AR-CRA-AH-50F-SH-C2312

111725
