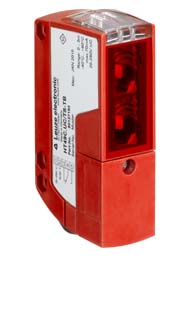

HT49CI.UC/TS-TB | Leuze Electronic | Диффузный датчик с подавлением заднего фона 50127433

Описание

Технические характеристики HT49CI.UC/TS-TB : арикул по производителю 50127433 . Производитель: Leuze Electronic

Серия   49C

Принцип действия        Диффузное отражение с подавлением заднего фона

Погрешность «черное/белое» < 10% на расстоянии до 1200 мм

Рабочий диапазон        Гарантированный рабочий диапазон

Рабочий диапазон, белый (90%)            0,005 ... 3 м

Рабочий диапазон, серый (18%)            0,02 ... 2 м

Рабочий диапазон, черный (6%)            0,05 ... 1,5 м

Предел рабочего диапазона, белый (90%)       0,005 ... 3 м

Предел рабочего диапазона   Типичный рабочий диапазон

Диапазон регулировки               120 ... 3000 мм

Источник света               Светодиод, инфракрасный

Длина волны    860 нм

Форма передаваемого сигнала             Импульсная

Группа светодиодов    Свободная группа (согласно EN 62471)

Схема защиты  Подавление помех

Защита от переходных процессов

Напряжение питания UB           20 ... 250 В, AC/DC

Потребляемая мощность (при AC)        1,5 В·А

Количество цифровых коммутационных выходов       2 шт.

Тип        Цифровой коммутационный выход

Коммутационный элемент       Реле, НЗ (нормально-замкнутый)

Принцип коммутации  Переключаемый (срабатывание на свет/на темноту)

Коммутационный элемент       Реле, НР (нормально-разомкнутый)

Принцип коммутации  Переключаемый (срабатывание на свет/на темноту)

Частота переключения               25 Гц

Время отклика 20 мс

Задержка готовности  300 мс

Количество подключений         1 шт.

Функция             Выход сигнала

Электропитание

Тип подключения          Клемма

Тип клеммы      Пружинная клемма

Количество контактов 5-контактный

Размеры (Ш x В x Д)      31 мм x 104 мм x 55,5 мм

Материал корпуса        Пластик

Пластиковый корпус    ПК (PC)

Материал крышки линзы          Пластик

Вес нетто           150 г

Цвет корпуса    Красный

Тип крепления Сквозное крепление

С помощью опционального монтажного приспособления

Рекомендуемый момент затяжки для крепежа M3     0,9 Н·м

Рекомендуемый момент затяжки для крепежа M4     1,4 Н·м

Тип индикации              Светодиод

Количество светодиодов          2 шт.

Элементы управления Многооборотный потенциометр

Кнопка обучения (Teach)

Функция элемента управления              Активация модуля задержки выключения

Переключение режимов «свет/темнота»

Рабочий диапазон Регулировка

Регулировка диапазона срабатывания

Температура окружающей среды (рабочая)   -40 ... 60 °C

Температура окружающей среды (хранение) -40 ... 70 °C

Степень защиты             IP 67

Класс защиты   II

HT49CI.UC/TS-TB

50127433
