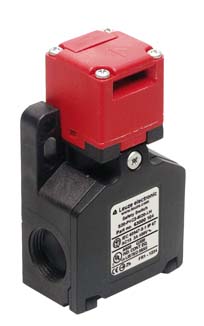

S20-P1C3-M20-LH | Leuze Electronic | Защитный выключатель 63000102

Описание

Технические характеристики S20-P1C3-M20-LH : артикул по производителю 63000102 . Производитель: Leuze Electronic

Серия S20

Функции: Блокировочное устройство с механическим приводом, позиционный переключатель типа 2 с низкокодовым приводом в соответствии с DIN EN ISO 14119

Срок службы: 20 лет, EN ISO 13849-1

B10d: 2 000 000 циклов

Класс использования при постоянном токе 13 Ue/Ie: 24 В/6 А, 125 В/1,1 А, 250 В/0,4 А, EN 60947-5-1

Класс использования при переменном токе 15 Ue/Ie: 250 В/6 А, 400 В/4 А, 500 В/1 А, EN 60947-5-1

Конфигурация контактов: 1 НЗ + 1 НЗ

Размыкание контактов: Силовая блокировка, надежная блокировка

Защита от короткого замыкания: 500 В, 10 А, тип aM, IEC 60269-1

Защита от прикосновения. Защитная изоляция O

Номинальное напряжение изоляции: 500 В переменного тока, 600 В постоянного тока

Температурный тепловой ток, макс. 10 А

Количество клемм: 1 шт.

Количество кабельных вводов: 3 шт.

Функциональное контактное соединение

Тип соединения Клемма

Тип клеммы Винтовая клемма

Количество полюсов 4-полюсный

Сечение провода 1 x 0,5 мм² до 2 x 2,5 мм², многожильный провод

Конструкция Кубическая

Размеры (Ш x В x Д) 52,2 мм x 31,6 мм x 90,5 мм

Материал корпуса Пластик

Корпус Стекловолоконный армированный пластик (PPS), самозатухающий

Материал электрических контактов Сплав серебра

Вес нетто 112 г

Цвет корпуса Красный

Черный

Тип монтажа Сквозной монтаж

Тип ввода кабеля M20 x 1,5

Тип переключателя Блокировочное устройство без блокировки, ISO 14119

Принцип переключения: ползучий контакт

Направления приема: 1 x сверху

4 x сбоку (90°)

Скорость приема: 0 ... 0,5 м/с

Механический срок службы: 1 000 000 циклов срабатывания, IEC 6047-5-1

Максимальная частота срабатывания: 3600 в час, IEC 6047-5-1

Внешний привод, серия AC-ANxx: прямой, угловой, подпружиненный, регулируемый

Усилие выдвижения, привод в разблокированном состоянии: 10 Н

Перемещение при принудительном разблокировании: 7,2 мм

Допуск на отдачу: 4,5 мм

Рабочая температура окружающей среды: -25 ... 80 °C

Степень загрязнения: 3, EN 60947-1

Класс защиты: IP 67

S20-P1C3-M20-LH

63000102
