09380052601 | HARTING | Разъем питания, вилка
-
datasheet_url :

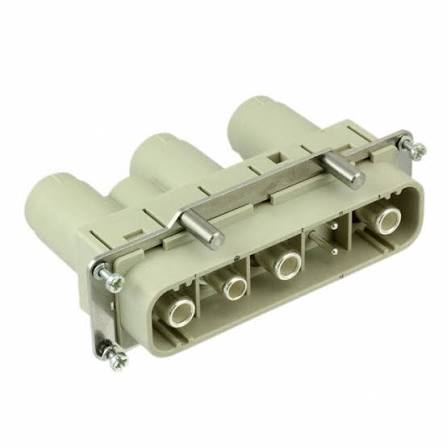

09380052601 Разъем питания, вилка
Цена 12450,00 руб
Скидка -3050,00 руб
Размер налога
Price / кг:
Описание
Технические характеристики вилки 09380052601 : Han K 3/2 Pos. Male Insert Screw. Производитель HARTING Контактные вставки, Аксиально-винтовое / винтовое подключение, Вилка, Поликарбонат (PC), RAL 7032 (серый), Номинальный ток: 200 A, Размер: 24 B, Контакты: 3, + 2 дополнительных сигнальных контактов, Поперечное сечение проводника: 35 ... 70 mm², 0.5 ... 2.5 mm² Сигнал, 16 ... 35 mm² PE, Медный сплав, Посеребренные Артикул: 09 38 005 2601
Категория - Контактные вставки
Серия Han-Com®
Название Han® K 3/2
Спецификация Прямой
Метод подключения: Аксиально-винтовое / винтовое подключение
Тип - Вилка
Размер 24 B
Число контактов 3
другие контакты + 2 дополнительных сигнальных контактов
Контакт PE - Да
Поперечное сечение проводника:
35 ... 70 mm²
0.5 ... 2.5 mm² Сигнал
16 ... 35 mm² PE
Номинальный ток 200 A
Номинальное напряжение, проводник-земля 1,150 V
Номинальное напряжение, проводникпроводник 2,000 V
Номинальное импульсное напряжение 8 kV
Степень загрязнения 3
Номинальный ток (сигнал) 16 A
Номинальное напряжение (сигнал) 400 V
Номинальное импульсное напряжение (сигнал) 6 kV
Класс загрязнений (сигнал) 3
Номинальный ток согласно UL 200 A
Номинальное напряжение согласно CSA 600 V
Номинальный ток, согласно UL (сигнал) 16 A
Номинальное напряжение, согласно UL (сигнал) 600 V
Номинальный ток согласно CSA 160 A
Номинальное напряжение, согласно CSA 600 V
Номинальный ток, согласно CSA (сигнал) 16 A
Номинальное напряжение, согласно CSA (сигнал) 600 V
Сопротивление изоляции >1010 Ω
Сопротивление контактов ≤0.2 mΩ
Момент затяжки:
8 Nm @ 35 mm²
9 Nm @ 50 mm²
10 Nm @ 70 mm²
0.5 Nm Контакты для передачи сигналов
6 Nm Контакт PE
Предельная температура -40 ... +125 °C
Циклы стыковки ≥500
Материал (контактная вставка) - Поликарбонат (PC)
Цвет (контактная вставка) - RAL 7032 (серый)
Материал (контакты) - Медный сплав
Поверхность (контакты) - Посеребренные
Размер упаковки 1шт
Вес нетто 338.6 g
Страна изготовления - Германия
